多联空调安装调试与维保

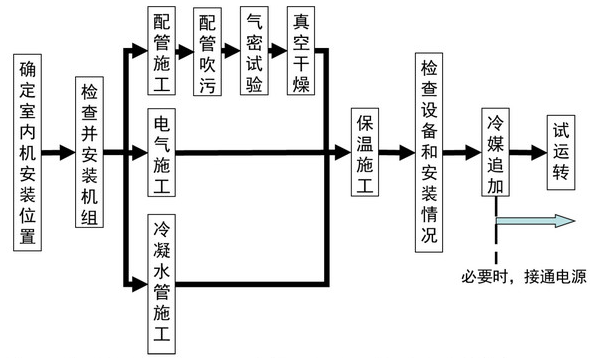

安装、调试一般流程：

各环节常见安装、调试问题及可能涉及的维修：

安装检查→电源线路，控制配线，接地系统→冷媒配管／保温施工→配管吹污和气密试验→真空干燥→检查冷媒追加→检查截止阀。

室外机安装位置情况：

1、室外机散热条件要好

a、围墙情况符合安装说明书要求

b、出风无阻力且不易回风短路

2、预留调试、检修空间

 室内机安装位置情况：

1、室内机周边条件

a、出风口不可距墙或障碍物过近，否则制冷时易产生凝水。

 2、预留调试、检修空间

尤其是无检修口，只有回风口的情况；风管机尤其注意

3、为保证效果，室内机回风一定要做回风风道，避免回天花的风

4、内机接风管的注意事项

a、Q1、Q2、Q4、G、DL等无静压内机不能接凤管；

b、T1、T2等风管机所接凤管长度、规格要正确，而T3机不建议接风管；

所有配线施工是否完成，配线方式是否正确，绝缘性能是否良好，使用500V兆欧表。连接部分是否紧固。

配线方式是否正确？

电源线、信号线设计注意事项：

1、根据机器容量正确选择电源线线径；

2、同一系统的室内机必须统一供电；

3、通讯线选择三芯屏蔽线，将室内机依次串接；

4、室内机地址拨码不可重复；

5、室外机通讯线、地址码、通讯方式拨码（V4＋外机、全变频外机、X系列外机〉是否设置正确。

常见安装问题：

1、电源空开容量不够、灵敏度不合适，导致外机在大容量输出、大负载工作情况下误动作，严重影晌设备正常使用以及设备使用寿命。

2、电源线线径选择过小或者余量不够，导致外机在大容量输出、大负载工作情况下，电源线发热过大烧毁。

外机并联冷媒配管安装注意事项

常见安装问题：

1、室外机并联时管径不正确；影响外机间的冷媒分配，导致某台外机冷媒量偏多或偏少，严重影响外机运行的可靠性

2、分歧管选择不正确或摆放不水平；导致内机间、外机间冷媒分流不均匀，影响外机运行可靠性和内机运行效果。

3、室内机超配较多或台数太多或配管过长，或室内机选型不对或吊装太高，造成制冷制热效果不好。

4、机房用空调与常规用空调连接在同一个系统，由于机房常年需制冷，在冬天时，出现长期小负荷运转，或者与制热需求的内机发生模式冲突。

冷凝水管安装问题

1、无水泵内机冷凝水管安装

 2、带水泵内机冷疑水管安装

检查气密性试验情况，确认系统状态；

完成气密性试验后，是否对整套配管用高压氨气进行吹污，确认配管干净。低压侧截止阀使用球阀的外机，严禁连接球阀直接打压。

真空干燥是否按要求完成：

1、要求使用相对真空度为一0.1MPa、排气量4L/Min以上的指控泵进行抽真空操作；

2、至少连续抽2h后，如相对相对真空度达到一0.1MPa,仍需继续抽20~60MIN，然后保压1h。

涉及到并联机组维修时进行抽真空操作，要注意检查外机的油平衡阀是否处于打开状态

是否搜要求完成了冷媒追加工作：

必须根据系统液管长度计算冷媒追加量；

必须以液体定量追加R410A冷媒；

将冷媒追加量按要求填写在室外机的指定表格中，以及验收报告中。

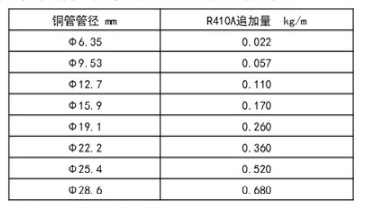

冷媒追加量计算

多联机冷媒系统冷媒追加公式及标准：

各个截止阀是否按要求开启，尤其是外机并联时，要打开油平衡阀。

常见安装问题：

1、管路清洁度不够（有杂物或水气），系统真空度不够，造成系统运行参数异常，严重时导致管路墙塞、冰墙；更为严重会导致压缩机运动面严重磨损、报轴、卡死、线圈烧毁等。

2、没有计算液管长度按要求计算冷媒追加量，机组一直缺冷媒运行，会造成排气温度过高，排气压力下降，室内机效果差等情况，影响机组运行效果、可靠性和使用寿命，严重时会导致压缩机烧毁。

故障代码含义及原因：

PO、P4压缩机排气高温保护：

市场反馈出现的PO、P4保护，一般原因是压缩机吸气量不够或没有吸气量，总结起来有以下四种原因：

一、系统缺冷媒：

表现症状：所有压机的顶部温度、排气温度都较高，回气管可能有结霜，排回气压力低、电流低。追加冷媒即可解决。

二、压缩机回气管过滤网脏堵

表现症状：此压缩机的顶部温度很高，出现PO或P4保护，但排气温度并不高，其它的一台或几台压机顶部温度很低；原因是此故障压缩机吸不到冷媒，致使冷媒偏流至其它压缩机，导致其它压机吸气量过大。

解决方案：将此故障压缩机的吸气管焊下，清理一下吸气过滤网。

三、室外机总回气管过滤网有堵

表现症状：所有压缩机顶部温度过高，而排气基本没有温度和压力，制热时不能推动四通阀换向；气、液管两截止阀处的压力基本相同·总回气管自过滤器以后全部结霜。

解决方案：若是脏堵，清洗总回气管过滤网即可；若是冰堵，需用过滤器清除系统中的水分。

四、压缩机回气管过滤网冰堵

表现症状：此压缩机的顶部温度很高，出现P4保护，但排气温度并不高，其它的一台或几台压缩机顶部温度很低；但停机再重启后，水份可能又迁移到另一台压缩机回气过滤网处，导致PO或P4保护。

解决方案：冰墙不是很严重的情况，可以用干燥过滤器清除系统中的水份。如果冰堵很严重，系统中水份较多，则用干燥过滤器，基本很难除掉水份，彻底的方法是换掉系统中的含有水份的冷冻机油和冷媒，用干燥氮气吹洗系统。

四通阀不能换向或四通阀串气：

故障表现症状：

1、无换向声音，制冷（热）效果差；

2、四通阀下侧中间一根管温度偏高，高压低、低压高。

故障解决：

1、常见情况为系统含有焊渣等杂质，卡住四通阀滑块；此时需在开机的前提下给四通阀频繁地通电掉电(220V，对于V3、V4、D3、D4系统可将ST1端子点接到SV1接口上），同时用木锤多次重击四通阀，利用冷媒冲力推动滑块；

2、系统追加错误型号的润滑油或其它化学物质，腐蚀四通阀内的橡胶件；此时需更换四通阀并清洗系统，更换润滑油。

3、四通阀卡死导致系统持续高温高压，打坏四通阀内滑块；需更换四通阀，寻找四通阀卡住的原因。
